5G mmWave
제품 목록
- · 28GHz : n257(26.5 ~ 29.5GHz)
- * DS-MV_28_DP, DS-MV_28_RP 차이는 IQ sense 관련 부품의 유무
- · 26GHz : n258(24.25 ~ 27.5GHz)
- * DS-MV_26_DP, DS-MV_26_RP 차이는 IQ sense 관련 부품의 유무
- · 39GHz : n260(37 ~ 40GHz)
- * DS-MV_39_DP, DS-MV_39_RP 차이는 IQ sense 관련 부품의 유무
제품 사진

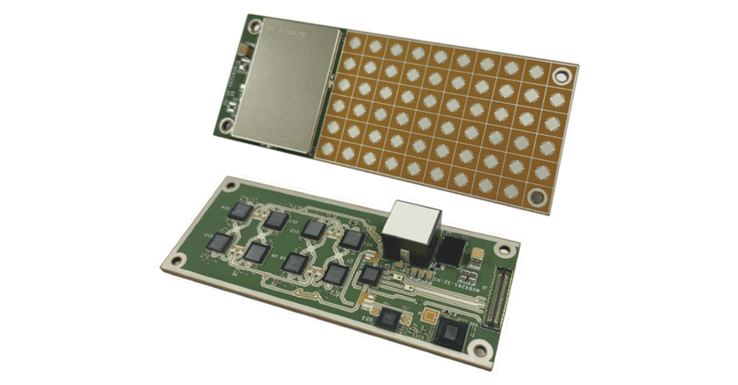

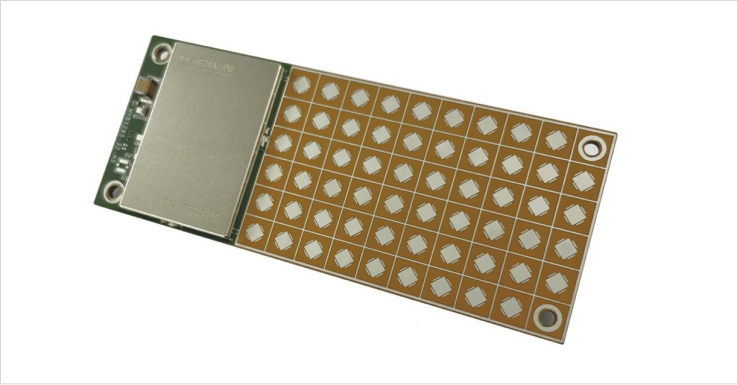

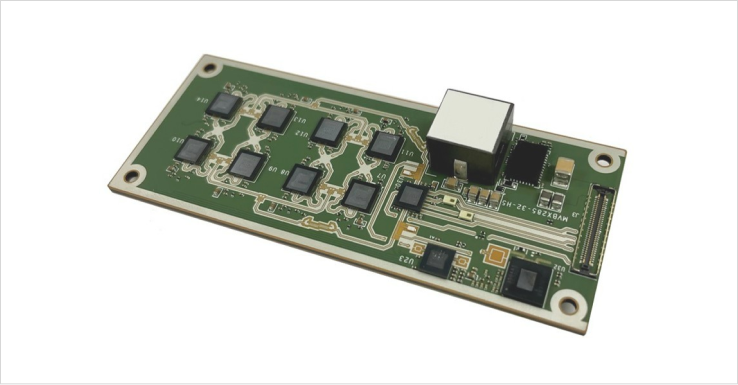

28GHz : n257(26.5 ~ 29.5GHz)

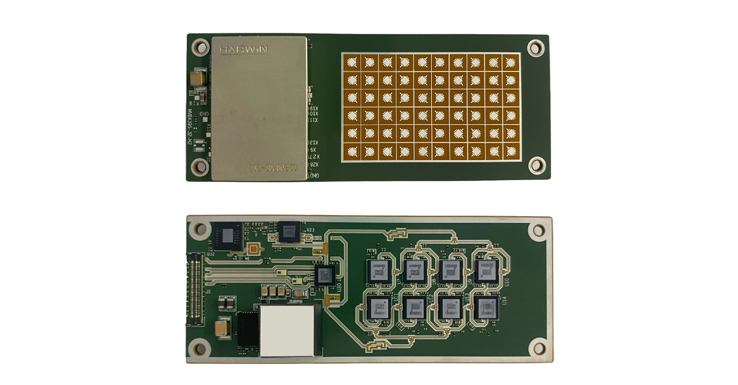

26GHz : n258(24.25 ~ 27.5GHz)

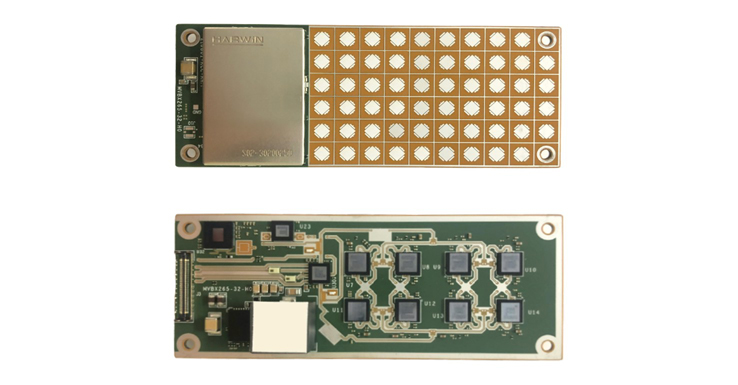

39GHz : n260(37 ~ 40GHz)

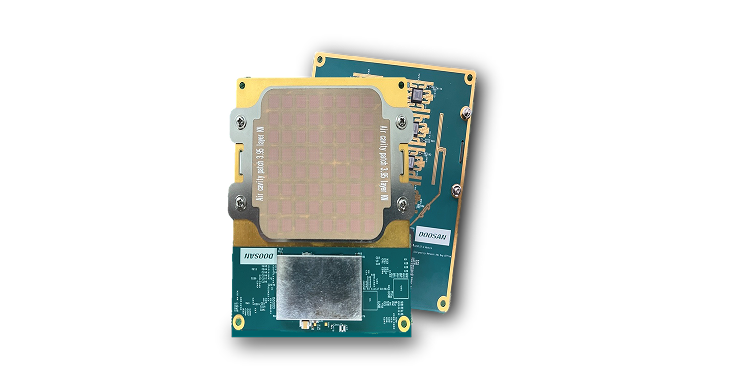

28GHz : 257(26.5 ~ 29.5GHz) High Power PAAM
제품 특징
- · RF Front-End 통합 솔루션 모듈 : 32 배열 안테나 및 Beamforming IC 등 포함된 모듈
- · 모듈 내 mmWave와 IF 주파수 변환을 통한 송수신
- · 모듈 내 memory에 Pre-calibrated beambook 저장/ 빠르고 정확한 빔스위칭
- · 기지국과 통신을 위한 TDD-sync 용 I/Q path 포함
- · 64배열 안테나를 통한 고출력 (High EIRP) 지원
적용 분야
- · 중계기
- · Small Cell
- · CPE
제품 로드맵
- · 고출력(High EIRP) 지원하는 제품군 확장 예정
제품 특성
| DS-MV_28 | DS-MV_26 | DS-MV_39 | DS-MV_28_HP | Unit | Condition | ||
|---|---|---|---|---|---|---|---|
| Support Frequency | 26.5 ~ 29.5 | 24.25 ~ 27.5 | 37 ~ 40 | 26.5 ~ 29.5 | GHz | ||
| Size | 32.2 x 80 | 76 x 85 | mm | ||||
| Antenna Pitch | 5.2 | 5.2 | 3.9 | 5.9 | mm | ||
| Element Number | 32 (4x8 array) | 64 (8x8 array) | patch | ||||
| Bandwidth | up to 800 | MHz | |||||
| IF Frequency | 4.4 ~ 5.6 (Recommend 5GHz) | GHz | |||||
| Transmission | Simultaneous Dual Beam / Dual-Pol.(Horizontal / Vertical) | - | |||||
| EIRP | 38 | 38 | 38.5 | 42 | dBm | Boresight, Typical | |
| EIS | -186.6 | -186 | -183.5 | -186.6 | dBm | Boresight, Hz per pol. | |
| Beam Scan range | ±60 | ±50 /±20 | Degree | Azimuth / Elevation | |||
| Transmit Mode | Gain | 48 | 48 | 45 | 52 | dB | Typical |
| EVM | 5 | 5 | % | - | |||
| Receive Mode | Gain | 42 | 42 | 35 | 45 | dB | Typical |
| EVM | 4 | 4 | % | - | |||
| Control Interface | SPI Interface | - | |||||
| Power Supply | 12 (Min 8 / Max 13) 2.5 (Min 2.37 / Max 2.62) |
VDC | Typical | ||||
| Power Consumption | 20 | 20.7 | 20.7 | 20 | W | Tx Dual Beam/ Dual Pol. | |
